В наличии на нашем складе в Москве.
Артикул: 0806
Паспорт изделия: в наличии
Наработка СНЭ: 0 ч.
Серийный номер: 4*

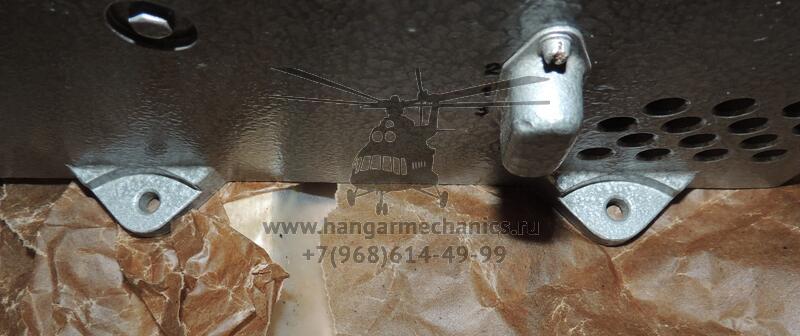

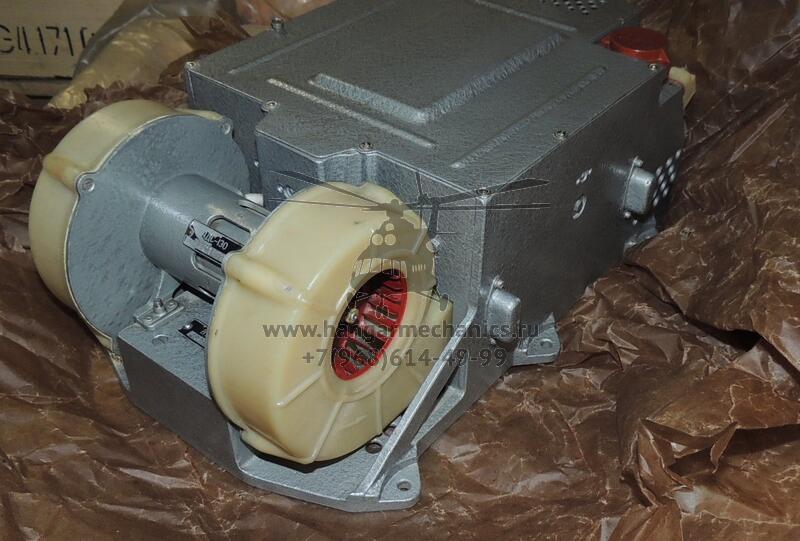

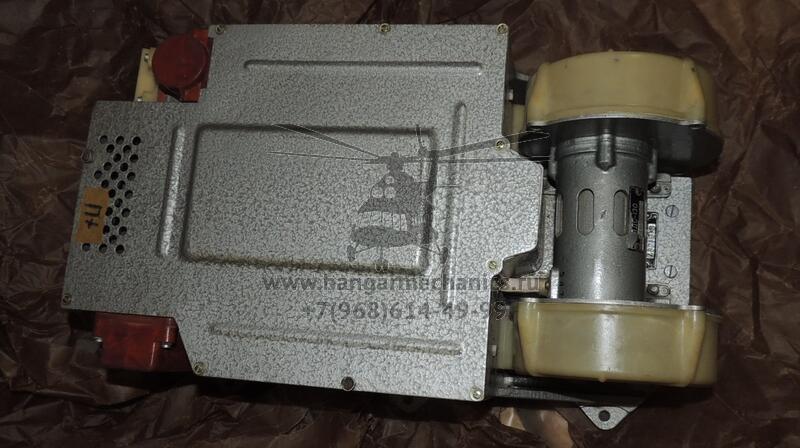

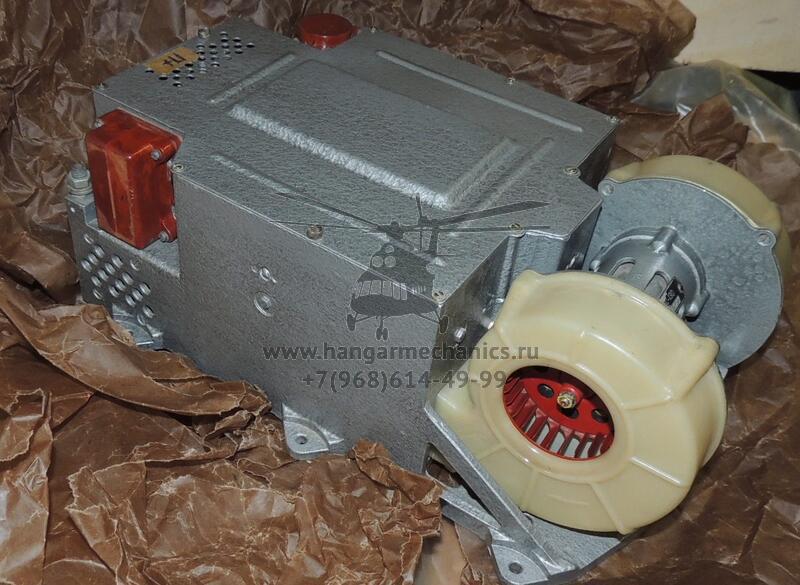

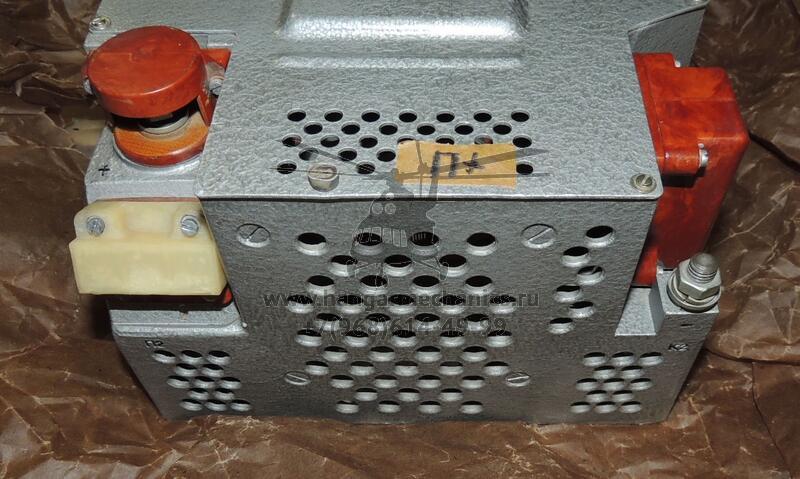

Описание: Выпрямительное устройство ВУ-6А
Новое с хранения (СНЭ - 0 ч.)
оригинальный аутентичный паспорт
1 квр (продление от 3.10.2012г до 1500ч/15 лет)
ППР - 0 ч.
Выпрямительные устройства ВУ-6А
ВУ-6А предназначены для преобразования трехфазного переменного тока напряжением 200В основной системы электроснабжения в постоянный ток напряжением 28,5 В.
ВУ-6А № 1 питается по переменному току от левой РК~ 115/200 В, а постоянным током питает левую панель АЗС.
ВУ-6А № 2 питается переменным током от правой РК~115/200 В, а постоянным током питает правую панель АЗС.
ВУ-6А № 3 по переменному току может подключаться к левой или правой РК~ 115/200 В, а постоянным током питает только левую панель АЗС.
ВУ-6А представляет собой комбинированный агрегат, состоящий из трехфазного выпрямителя, собранного по мостовой схеме, трехфазного понижающего трансформатора и электродвигателя с вентиля-тором. Все элементы ВУ-6А размещены в одном корпусе.
Технические данные
Напряжение питания, В 208
Число фаз 3
Частота питающей сети, Гц 400
Потребляемый ток, А 25
Напряжение на выходе, В 28,5
Ток на выходе, А 200
Диапазон изменения напряжения на выходе устройства, при изменении напряжения питания в пределах 200 -210 В и частоты 400 Гц ±5% и нагрузки в пределах 20 -200 А, В от 25 до 30
Допустимые перегрузки:
Ток нагрузки в течение 2 мин, А 300
Напряжение на выходе, В, не ниже 23,5
Ток нагрузки в течение 5 с, А 400
Напряжение на выходе, В, не ниже 22
Максимальное напряжение на выходе устройства при напряжении питания 206 В частотой 400 Гд ±5%, токе нагрузки 2 А, В, не более 30,5
Принцип работы
При подсоединении ВУ-6А к источнику трехфазного переменного тока напряжением 208 В 400 Гц трансформатор Тр1 устройства понижает входное напряжение 208 В до 28,5 В.
Трехфазное напряжение 28,5 В выпрямляется выходными силовыми вентилями Д1-Д6, собранными по трехфазной мостовой схеме. Полученное на выходе выпрямительного моста пульсирующее напряжение постоянного тока сглаживается резонансным Г-образным фильтром.
Трансформатор Тр1-силовой, трехфазный, двухобмоточный, его первичная обмотка соединена в «треугольник», вторичная - в «звезду».
Конденсатор С1-С6 -фильтр помех со стороны переменного тока.
Дроссели Др4, Др5, Др6 и два конденсатора С7 и С8 сглаживают пульсации выпрямленного тока.
Трехфазный синхронный двигатель вентилятора включается одновременно с включением в сеть ВУ-6А.
ВУ-6А № 1 питается через автомат защиты АЗЗК-40 от сети I, установленный в левой РК~ 115/200В; ВУ-6А № 2 - через автомат защиты АЗЗК-40 от сети III, расположенный в правой РК~ I15/200 В; резервный ВУ-6А № 3 - через автоматы защиты АЗЗК-40, один установлен в левой РК~ 115/200 В, а второй - в правой РК~ 115/200 В.
ВУ-6А расположены в первом техническом отсеке в районе шп. № 6-7; первый и резервный - слева, а второй - справа. Рядом с резервным ВУ-6А установлена РК резервного ВУ-6А.
Подключение выпрямительных устройств к бортсети постоянного тока осуществляется с помощью дифференциально-минимальных реле ДМР-200ВУ.
В цепи управления по постоянному току ВУ-6А имеют автоматы защиты АЗСГК-2, которые установлены: на левой панели АЗС для ВУ-6А № 1; на правой панели АЗС для ВУ-6А № 2 и 3.
Регулирование напряжения в сети постоянного тока при питании от ВУ-6А не предусмотрено, так как оно зависит от напряжения в основной системе электроснабжения трехфазным переменным током напряжением 200 В.
Чтобы купить выпрямительное устройство ВУ-6А, наработка с начала эксплуатации (СНЭ) 0 часов, cерийный номер начинается на '4', артикул товара #0806, свяжитесь с нами по следующим контактам:
