В наличии на нашем складе в Москве.
Артикул: 0746
Паспорт изделия: в наличии
Год выпуска: 1985
Наработка СНЭ: 0 ч.
Серийный номер: 5*
Описание: Дистанционный астрономический компас ДАК-ДБ-5ВК
новый, без наработки, с хранения
СНЭ - 0 ч.
29.03.1985 г.в.

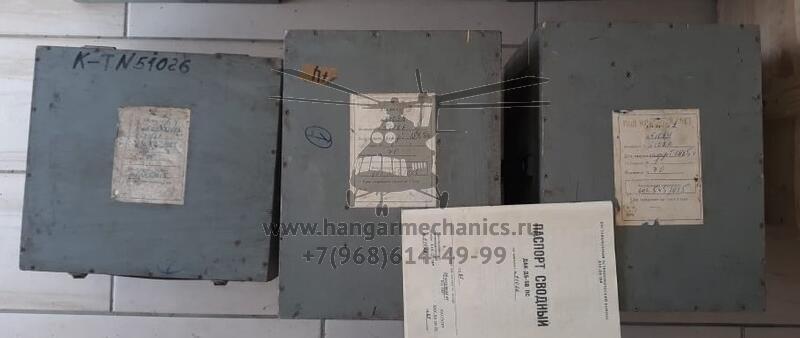

полный зип в оригинальной таре
комплектность полная:

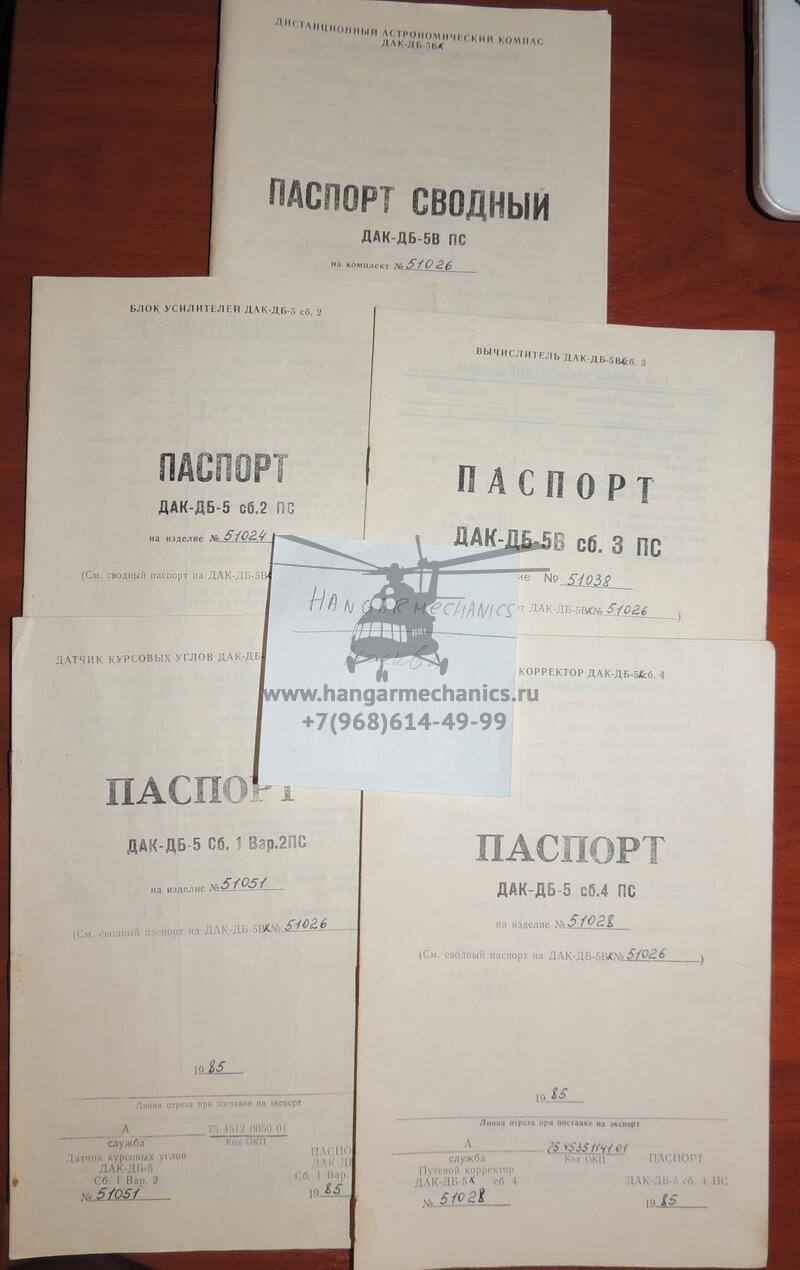

5 - оригинальных паспортов в тч сводный .
1. датчик курсовых углов
2. блок усилителей
3. Вычислитель
4. Путевой корректор
Дистанционный астрокомпас дак-дб-5в
Всеширотный астрономический компас ДАК-ДБ-5В является астронавигационным курсовым прибором, вырабатывающим истинный курс вертолета посредством автоматического пеленгования Солнца.
Астрокомпас решает две основные задачи:
— эпизодическое определение истинного курса в полете по произвольно заданной линии пути, при этом географические координаты места вертолета вводятся вручную при каждом определении истинного курса;
— непрерывную выработку курса при полете по ортодромии. При этом географические координаты места самолета вводятся в начальном пункте заданного участка ортодромичеокого маршрута и на протяжении полета по данному участку маршрута не меняются
Комплект астрокомпаса ДАК-ДБ-5В:
1 — датчик углов ДКУ; 2 — вычислитель; 3 — блок усилителей; 4 — путевой корректор; 5 — указатель курса ЦДК-49
В обоих случаях пользование прибором в основном предусматривается только в дневных полетах.

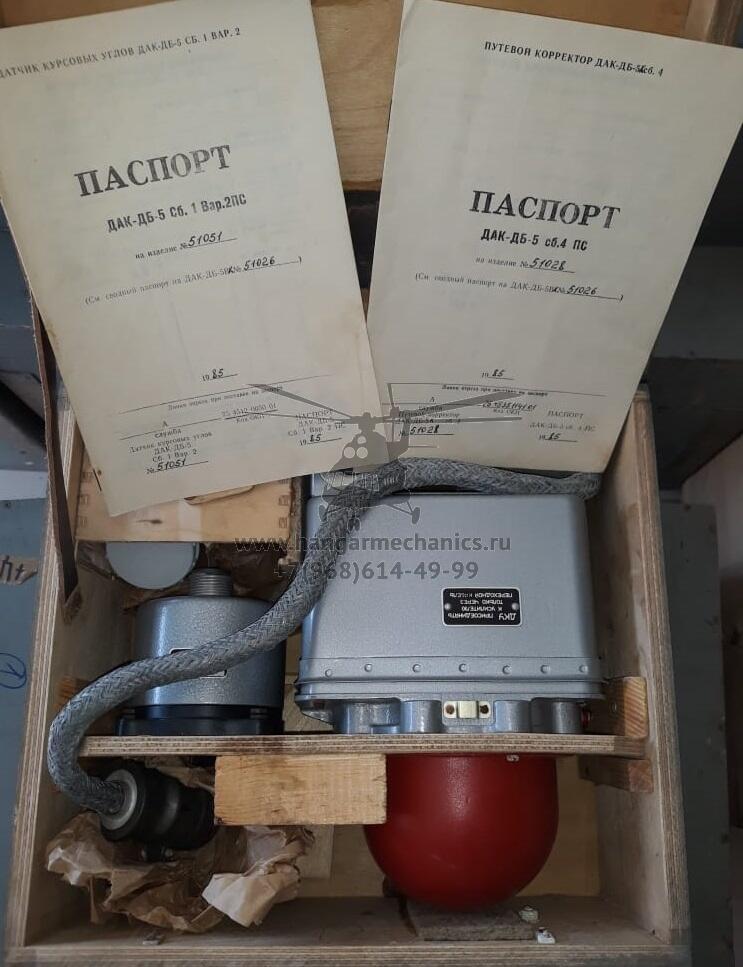

Датчик курсовых углов ДКУ предназначен для автоматического измерения курсового угла Солнца и дистанционной передачи этого угла на вычислитель.
Устройством, визирующим Солнце, является пеленгаторная головка с двумя фотоэлементами, вращающаяся вокруг вертикальной оси датчика.
ДКУ установлен в верхней части хвостовой балки вертолета в специальном вырезе обшивки между шпангоутами № 11 и 12.
На время стоянки пеленгаторная головка закрывается защитным съемным колпаком, окрашенным в красный цвет.

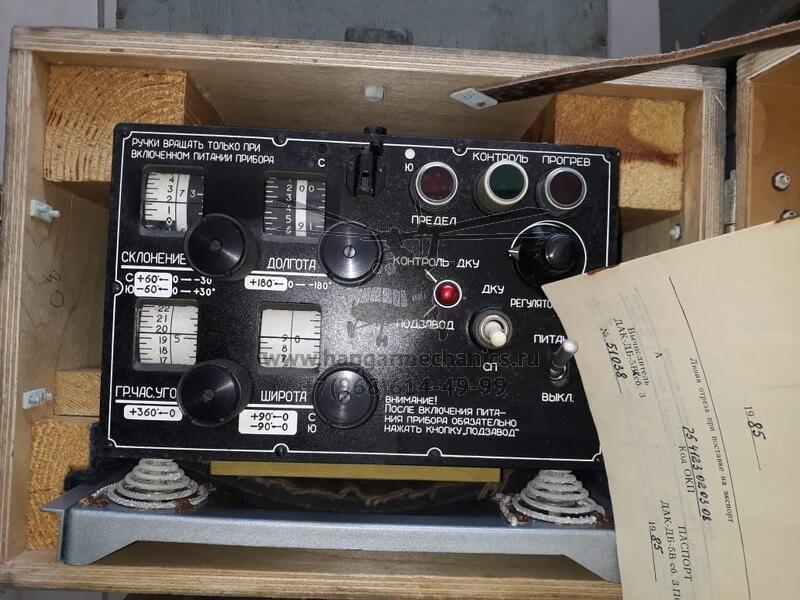

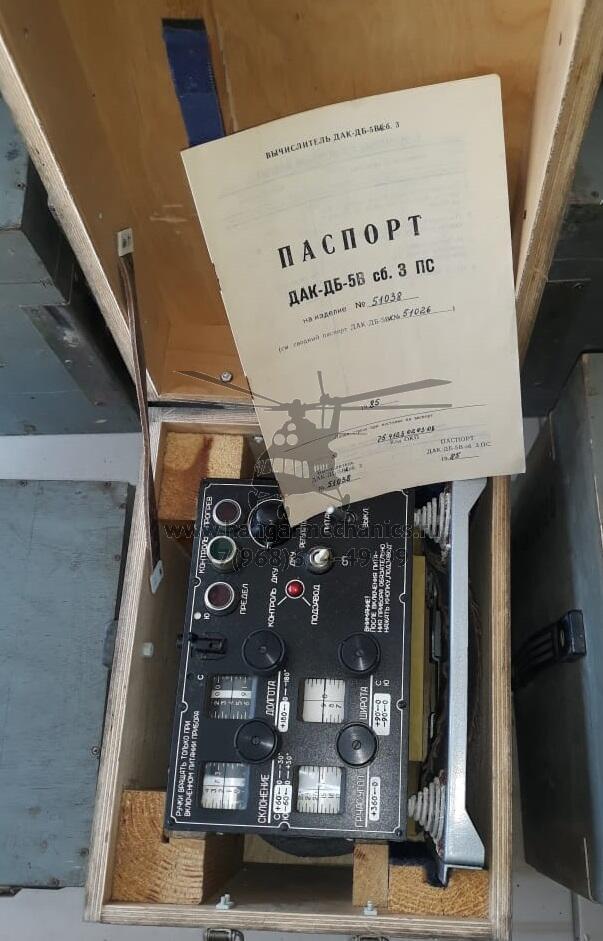

Вычислитель представляет собой счетно-решающий механизм, назначением которого является выработка углов азимута и высоты Солнца. Основным элементом вычислителя является механизм-сферант, представляющий собой пространственный построитель, осуществляющий материализацию параллактического треугольника зенит — полюс — Солнце.

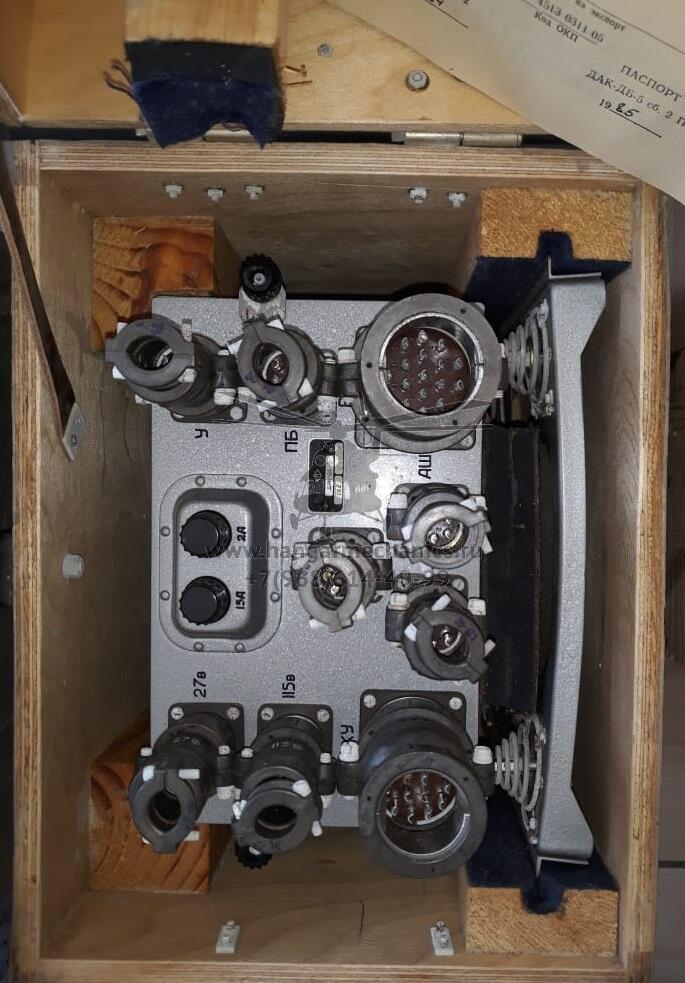

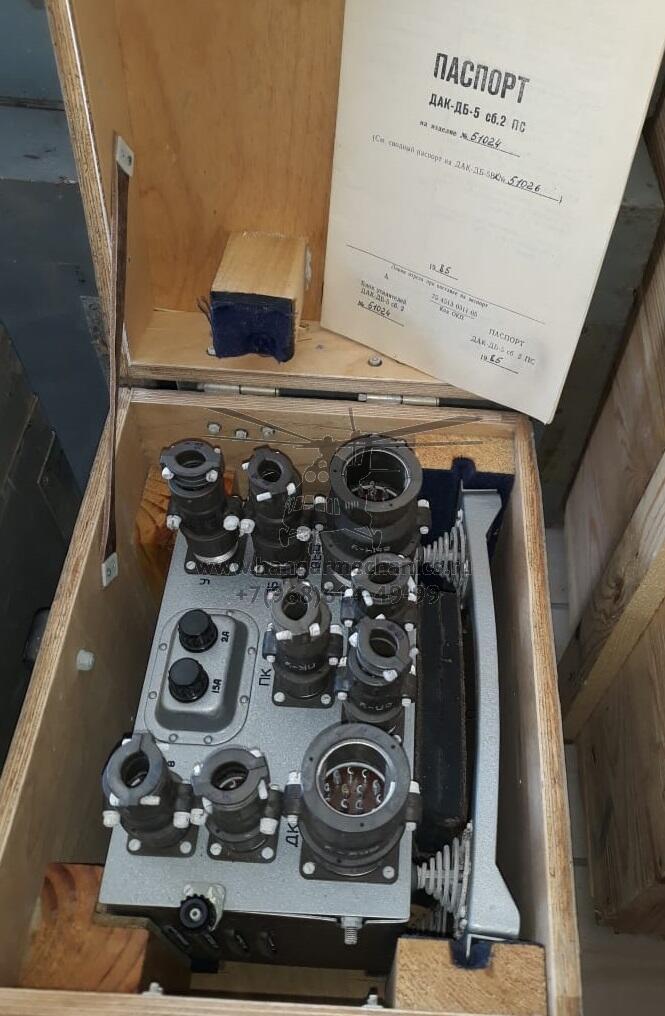

Вычислитель установлен на этажерке за сидением правого летчика. Блок усилителей включает в себя:
— усилитель фотоэлектрической следящей cистемы:
— усилитель системы путевого корректора;
— усилитель курсовой системы;
— усилитель кренокорректора;
— электронное реле времени для сигнализации работы часового механизма;
- датчики истинного курса (сельсин типа А-8 потенциометр).
Блок усилителей установлен заднем отсеке фюзеляжа на шп. № 18 справа.
Путевой корректор предназначен для автоматического счисления пройденного вертолетом пути по установленному вручную на его шкале значению путевой скорости.
Путевой корректор установлен на правой приборной доске летчиков.
Указатель курса ПДК-49 установлен на правой приборной доске
Основные технические данные астрокомпаса
Тип бортовой, навигационный
Назначение курсовой прибор
Район использования в диапазоне широт 90° южной до 90° северной
Условия работы При видимом Солнце и высоте его относительно горизонта вертолета до 70°
Погрешность при определении истинного курса ±2°
Питание:
переменный ток:
—напряжение 115 В±5%
— частота 400 Гц ±5%
потребляемая мощность 115 В/А
постоянный ток:
— напряжение 27 В±10%
— потребляемая мощность (с включенным обогревом) 325 Вт
Масса комплекта (без кабелей) 18 кг
Время готовности астрокомпаса
при температуре-60° С не более 20 мин
Примечание. Цепь питания постоянным током подключена к аккумуляторной шине через автомат защиты АЗСГК-15 на правой панели АЗС.
Цепь питания переменным током подключена к сети переменного тока 115В через стеклянноплавкий предохранитель СП-2, установленный на панели предохранителей.
Чтобы купить дистанционный астрономический компас ДАК-ДБ-5ВК, 1985 года выпуска, наработка с начала эксплуатации (СНЭ) 0 часов, cерийный номер начинается на '5', артикул товара #0746, свяжитесь с нами по следующим контактам:
