В наличии на нашем складе в Москве.
Артикул: 0208

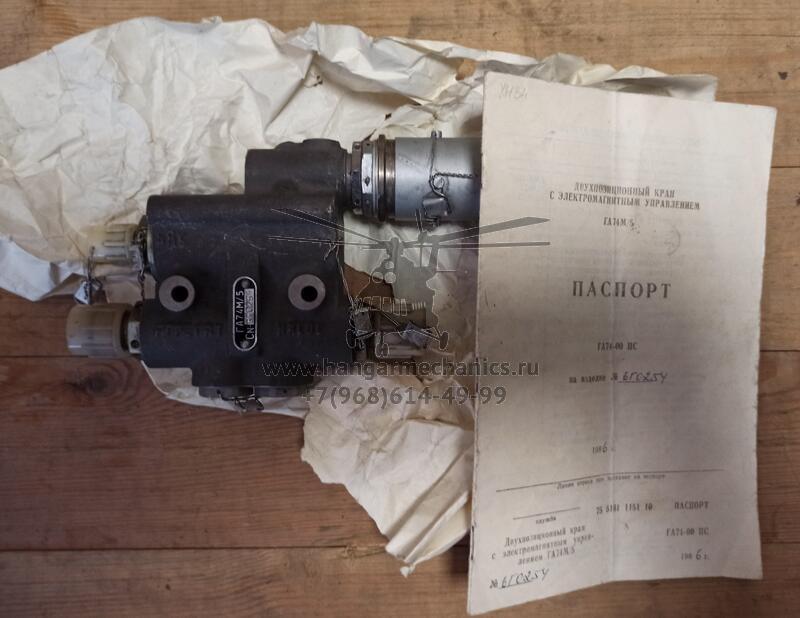

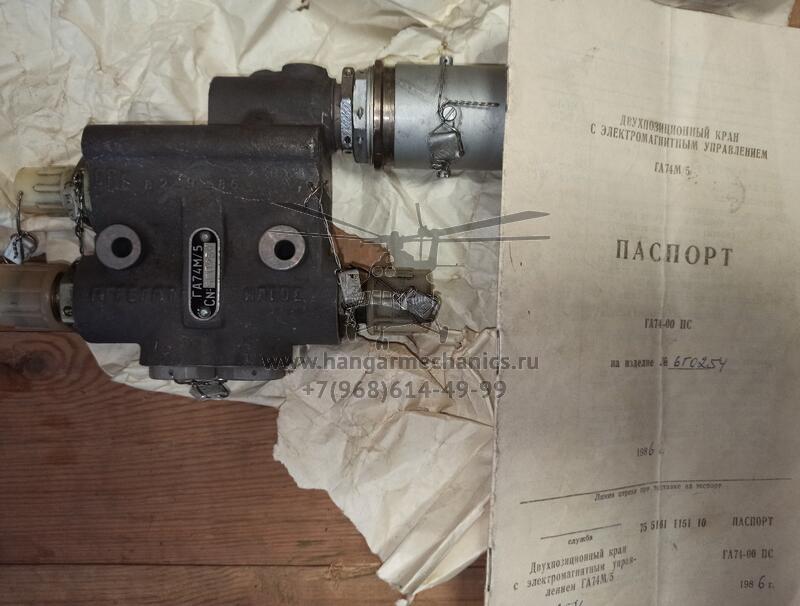

Паспорт изделия: в наличии
Год выпуска: 1986
Наработка СНЭ: 0 ч.
Серийный номер: 6*

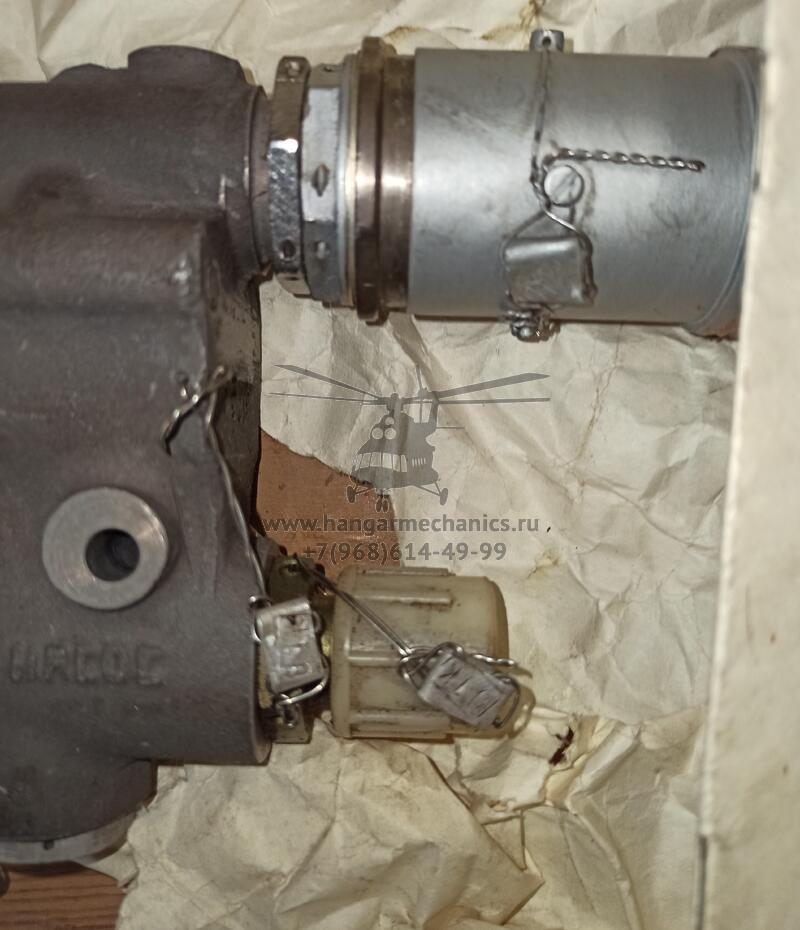

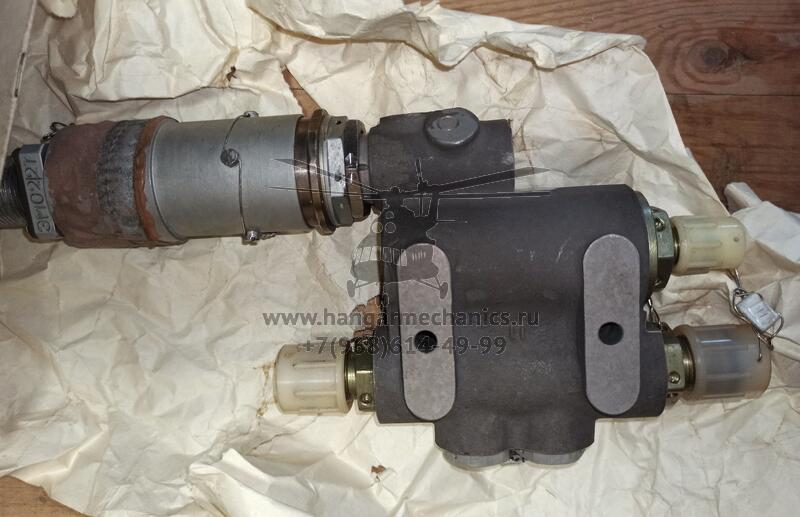

Описание: ГА74М/5 двухпозиционный кран с электромагнитным управлением
Оригинальный ( аутентичный паспорт )
СНЭ - 0 ч /новый с хранения под заводскими пломбами
В наличии 1 шт.
Электромагнитный кран ГА-74М/5.
Электромагнитный кран ГА-74М/5 предназначен для включения или выключения питания гидроусилителей жидкостью от основной и дублирующей гидросистем.
Гидравлический кран ГА-74М/5:
а - кран включен; б - кран выключен 1- корпус; 2,23,24- штуцеры; 3- плунжер; 4,8- уплотнительные кольца; 5- золотник; 6,9- стальные гильзы; 7- упор; 10- управляющий золотник; 11- замок; 12- передний ограничитель; 13- левая катушка электромагнита; 14- медная прокладка; 15- правая катушка электромагнита; 16,21- корпус электромагнита; 17- микровыключатель; 18- штепсельный разъем; 19- задний ограничитель; 20- якорь; 22- тяга
крана, отлитом из алюминиевого сплава, имеются две расточки, в которые запрессованы две стальные гильзы 6 и 9, уплотненные кольцами 4 и 8 для золотников 5 и 10.
Исполнительный золотник 5 имеет наружную кольцевую проточку для перепуска подаваемой жидкости, а во внутренней цилиндрической расточке золотника находится плунжер 3, предназначенный для предотвращения гидравлического удара при перемещении золотника влево.
Управляющий золотник 10 тягой 22 с замком 11 соединен с якорем электромагнита ЭМО-2, который обеспечивает его управление. В корпусе электромагнита, выполненном из двух частей 16 и 21, разделенных медной прокладкой 14, размещены правая 15 и левая 13 катушки электромагнита, передний 12 и задний 19 ограничители, микровыключатель 17 и штепсельный разъем 18. На противоположной стороне в корпус ввернут упор 7.
Для соединения крана с трубопроводами гидросистемы в корпус 1 ввернуты три штуцера 2, 23 и 24, имеющие маркировку на корпусе в соответствии с их назначением.
При подаче напряжения на обмотку правой катушки 15 якорь 20 притягивается к ограничителю 19, занимая правое крайнее положение. В конце хода якоря микровыключатель 17(а) обесточивает обмотку правой катушки 15 электромагнита. При этом золотник 10 тягой 22 перемещается в крайнее правое положение и соединяет полость справа от золотника 5 со сливом. Под давлением этой жидкости золотник 5 перемещается в крайнее правое положение и разобщает полости штуцеров подвода жидкости к агрегатам. Одновременно через канавку в золотнике 5 полость штуцера 24 соединяется с полостью штуцера 2 слива жидкости в бак.
При подаче напряжения на обмотку левой катушки 13 якорь 20 притягивается к ограничителю 12, занимая крайнее левое положение. В конце хода якоря микровыключатель 17(б) обесточивает обмотку левой катушки электромагнита. В этом случае золотник 10 перемещается в левое крайнее положение и соединяет полость справа от золотника 5 с линией нагнетания. Золотник 5, перемещаясь влево, соединяет полости штуцеров 23 и 24, и жидкость из магистрали нагнетания поступает к гидроусилителям. Во избежание гидравлического удара при перемещении золотника 5 влево плунжер 3 работает как демпфер, вытесняя жидкость из полости золотника через отверстие небольшого диаметра в нагнетающую полость.
Микровыключатель 17, выключая питание обмоток при крайних положениях якоря 20, исключает перегрев катушек электромагнита. В крайних положениях золотник 10 и якорь 20 удерживаются силами трения.
Чтобы купить кран двухпозиционный ГА74М/5, 1986 года выпуска, наработка с начала эксплуатации (СНЭ) 0 часов, cерийный номер начинается на '6', артикул товара #0208, свяжитесь с нами по следующим контактам:
